# 🦴 DXA Quality Assessment

Сервис автоматизированного контроля качества денситометрических исследований (DXA):
принимает DICOM, определяет анатомическую область, оценивает, пригодно ли изображение
для клинической интерпретации, и формирует структурированный отчёт.

<div align="center">
  <img src="assets/img/ui-results.png" alt="Результаты обработки в веб-интерфейсе: полоса состояния, статистика и таблица снимков" width="90%">
</div>

## Что делает решение

| Шаг | Реализация |
|---|---|
| Определение анатомической области | Ширина кадра (позвоночник / бедро) + голова области + геометрия яркой зоны |
| Бинарная оценка качества | ResNet18 (ImageNet) → линейная голова; порог подобран по F1 на валидации |
| Тип нарушения | Общая категория для снимков с нарушением; детальный тип требует разметки типов на уровне снимка |
| Отчёт | XLSX/CSV со столбцами из требований; опционально zip с визуализацией зоны интереса |
| API | FastAPI: анализ, детальный анализ, пакетная обработка, экспорт, DICOM SR (текст) |
| Веб-интерфейс | Загрузка DICOM, таблица результатов, панель деталей с визуализацией, панель «О модели» |

## Установка и запуск

```bash
python3 -m venv venv && source venv/bin/activate
pip install -r requirements.txt

./run.sh label                                        # разметить датасет по Excel
./run.sh rename                                       # план приведения имён файлов
./run.sh train                                        # обучить модель качества
./run.sh infer "dataset_hack/Для теста" results.xlsx  # пакетная обработка
./run.sh serve                                        # API и веб-интерфейс на :8000
./run.sh split && ./run.sh compare                    # сравнить варианты разметки
./run.sh test                                         # тесты
```

Для инференса только на CPU (образ меньше, без CUDA-колёс):

```bash
pip install -r requirements.txt --extra-index-url https://download.pytorch.org/whl/cpu
```

Обучение и инференс можно вызывать напрямую:

```bash
python -m src.dxa.train --epochs 100 --output-dir models
python -m src.dxa.inference --input-path dataset_hack --output-path results.xlsx --zip-out masks.zip
```

После запуска сервера:
- Веб-интерфейс: http://localhost:8000
- Swagger UI: http://localhost:8000/docs

## Docker

```bash
docker build -t dxa-quality .
docker run -v /path/to/data:/data -v /path/to/models:/app/models -p 8000:8000 dxa-quality
```

Чекпоинт в образ не копируется: он монтируется в `/app/models`, путь задаётся
переменной `DXA_MODEL_PATH` (по умолчанию `/app/models/dxa_model.pth`). Без
чекпоинта сервис всё равно поднимается — `/api/v1/health` сообщает
`model_loaded: false`, а анализ отвечает ошибкой `Model not loaded` вместо тихой
неверной оценки. Из сети ничего не скачивается. Сборка проверяет, что приложение
импортируется и что офлайн-ассеты фронтенда на месте.

---

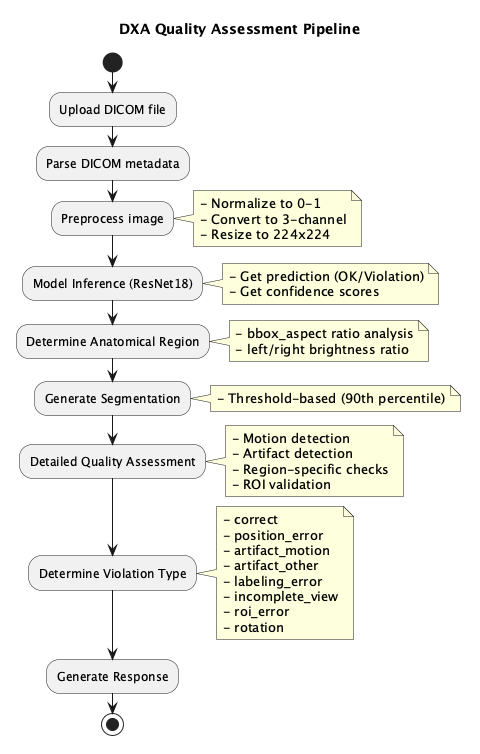

## Архитектура

<div align="center">
  <img src="assets/img/architecture-pipeline.png" alt="Пайплайн обработки DXA: загрузка DICOM, разбор метаданных, предобработка, инференс, определение области, метрики качества, отчёт" width="52%">
</div>

Схема работающего пути в терминах решения:

```
DICOM ──▶ предобработка ──▶ ResNet18 (заморожен) ──▶ линейная голова ──▶ логит
              │                                            │
              │                                            └──▶ голова области (вспомогательная)
              │
              ├──▶ геометрия яркой зоны: область, ROI, геометрия кадра
              └──▶ эвристики: резкость, «плотные» включения
```

Ключевые решения и почему они такие:

1. **Линейный зонд вместо полного fine-tune.** Уникальных снимков в наборе ~250.
   Полный fine-tune ResNet18 переобучается за несколько эпох (train F1 → 1.0 при
   val AUC ≈ 0.5). Замороженный backbone + линейная голова удерживает val AUC
   ≈ 0.7–0.85. Режим `--head mlp --freeze-epochs 0` оставлен для экспериментов
   на большем объёме данных.

2. **Метки на уровне снимка.** Источник — `labels/labels_images.csv`, построенный
   из экспертной таблицы командой `./run.sh label` (разбор — в
   `assets/labeling.md`): в таблице отмечены критерии качества по каждому
   исследованию, а каждая область встречается в нём ровно один раз, поэтому
   вердикт переносится на снимок однозначно. Такой разметки — 77 нарушений из
   252 (30.6 %). Правило выбрано измерением: учёт ручных пометок из имён файлов
   дал худший результат на held-out наборе, поэтому в метках они не участвуют.
   Резервный режим `--labels-csv ""` берёт метку из суффикса `_good`/`_bad` и
   оставлен для совместимости.

3. **Склейка побайтных дублей.** В датасете 544 файла, но 252 уникальных снимка:
   один и тот же кадр сохранён многократно под разными именами (часть — с меткой,
   часть — без). Без склейки одно изображение попадало бы в оба класса.

4. **Разбиение по исследованиям.** Снимки одного исследования не попадают
   одновременно в train и val — иначе метрики завышаются за счёт утечки.

5. **Аугментация отключена.** Проверено экспериментально: яркостный разброс и сдвиг
   кадра снижают AUC с 0.87 до 0.56, потому что распределение яркости и положение
   области сами являются признаками качества. Флаг `--augment` включает её для
   экспериментов.

6. **Порог по логиту.** При доле нарушений ~15 % порог 0.5 даёт нулевой recall.
   Порог подбирается по F1 на валидации и сохраняется в чекпоинт; решение
   принимается по логиту (численно устойчиво при насыщении вероятностей).

### Схемы системы

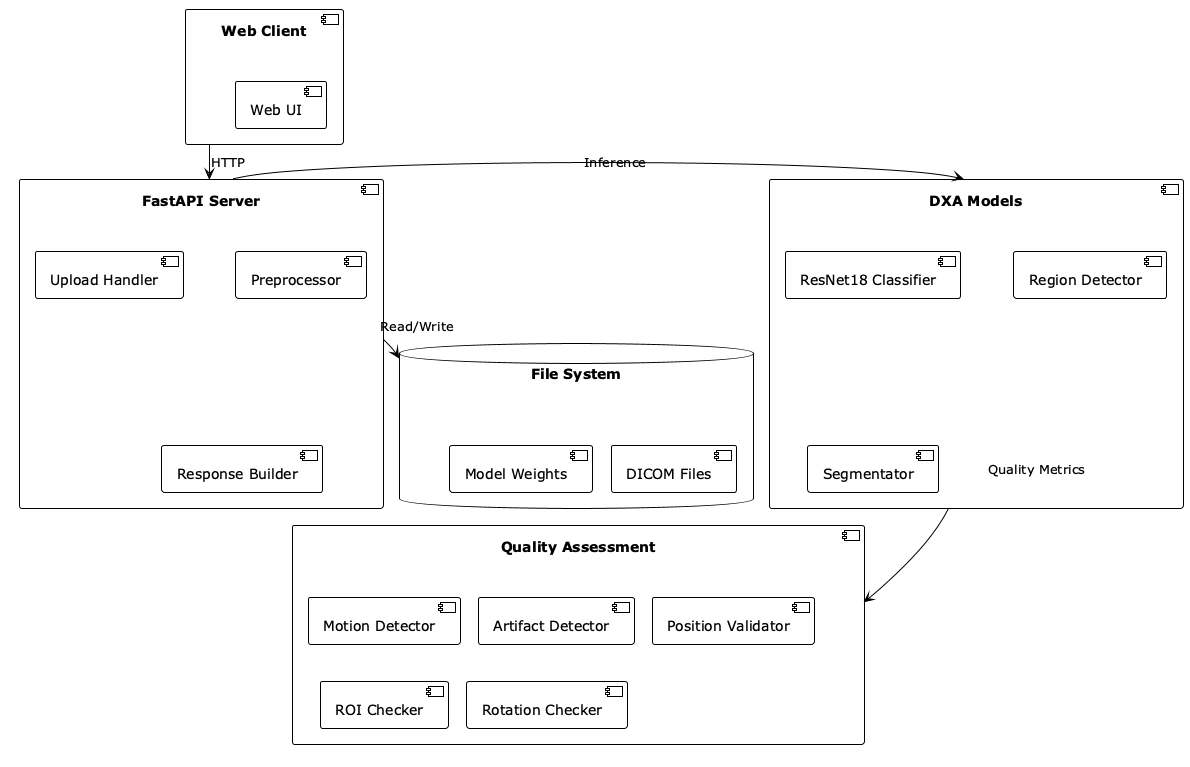

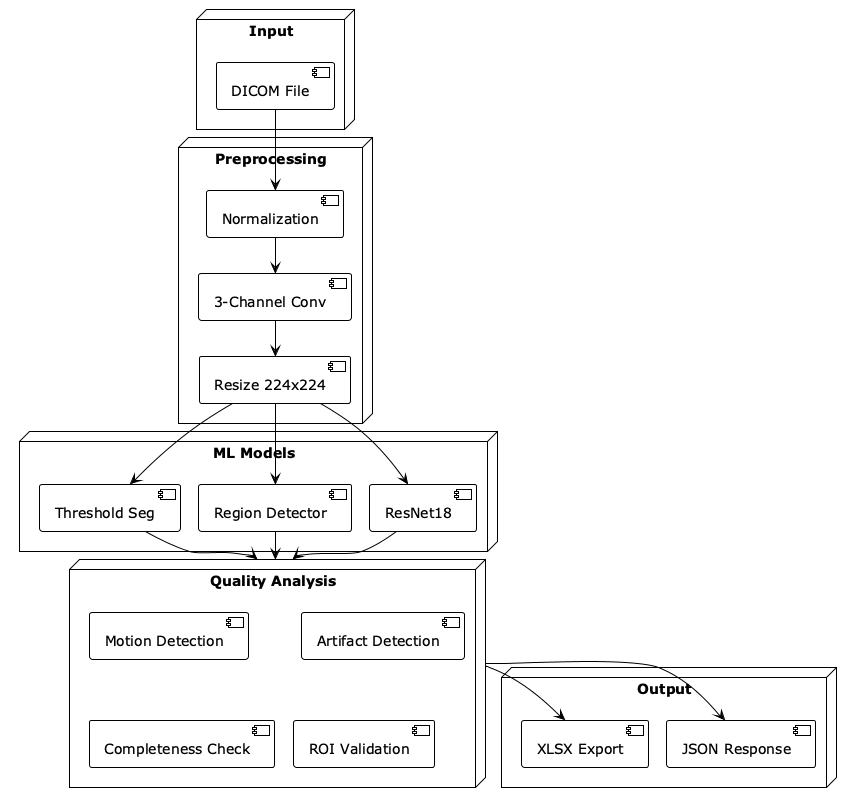

| Компоненты | Поток данных |
|---|---|
| <img src="assets/img/architecture-components.png" width="100%" alt="Диаграмма компонентов: веб-клиент, FastAPI, модели DXA, оценка качества, файловая система"> | <img src="assets/img/architecture-dataflow.png" width="100%" alt="Поток данных: вход, предобработка, модели, анализ качества, выход"> |

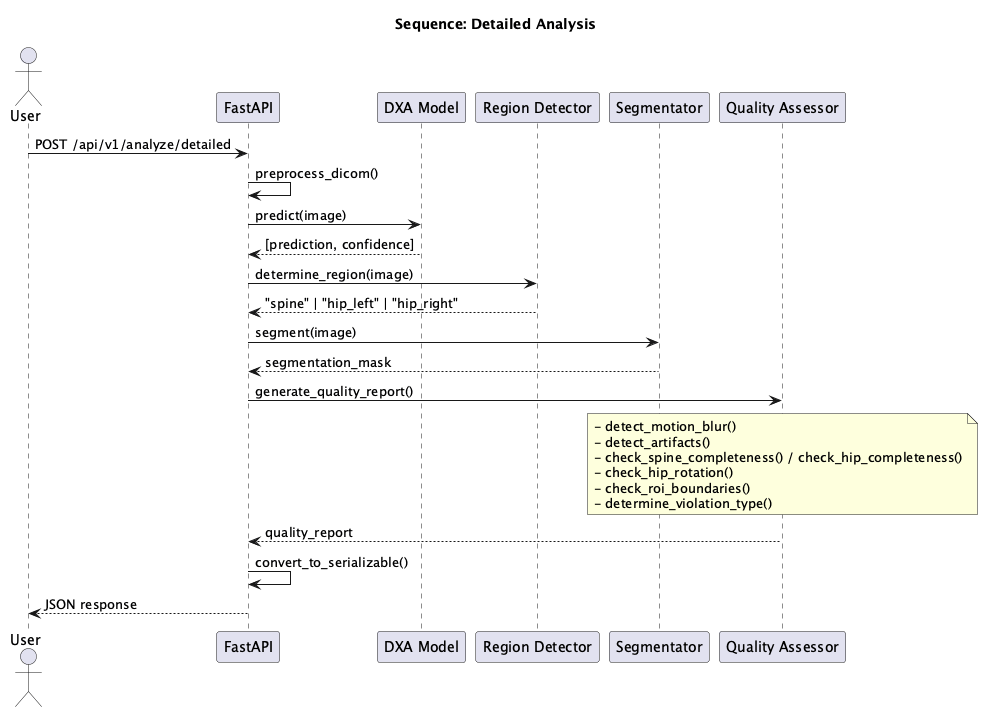

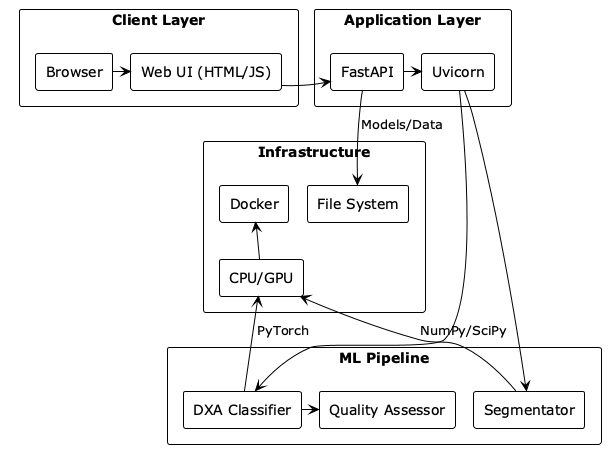

| Последовательность детального анализа | Развёртывание |
|---|---|
| <img src="assets/img/architecture-sequence.png" width="100%" alt="Диаграмма последовательности: запрос /analyze/detailed, предобработка, инференс, регион, сегментация, отчёт"> | <img src="assets/img/architecture-deployment.png" width="100%" alt="Диаграмма развёртывания: клиент, приложение, ML-пайплайн, инфраструктура"> |

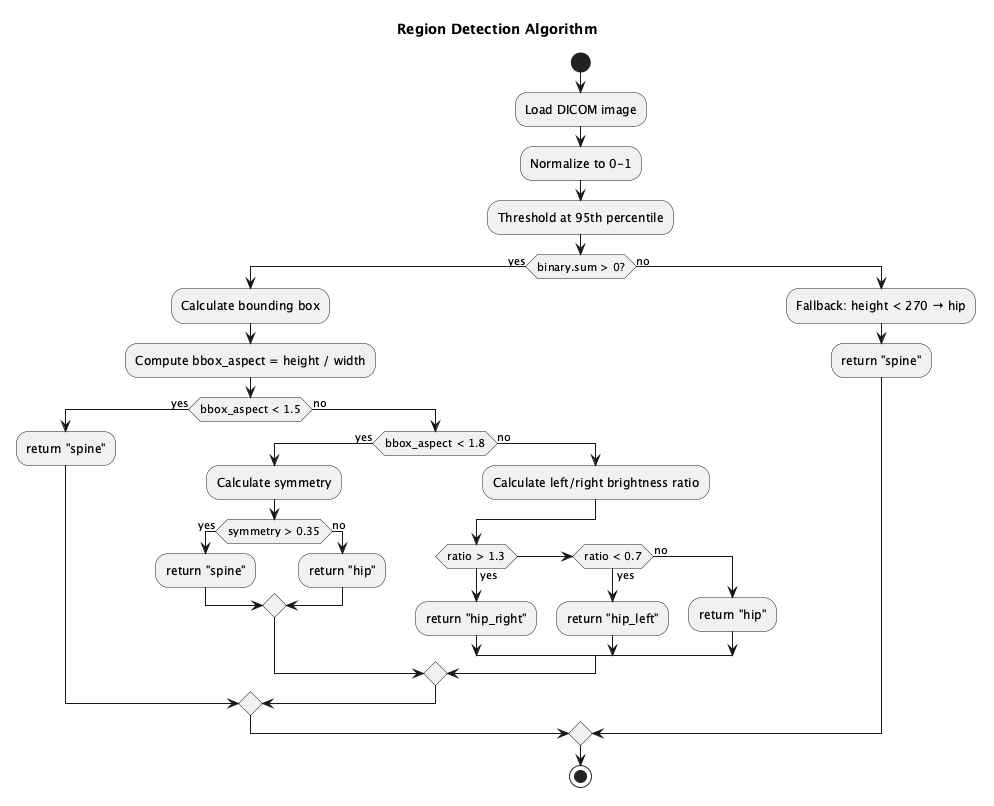

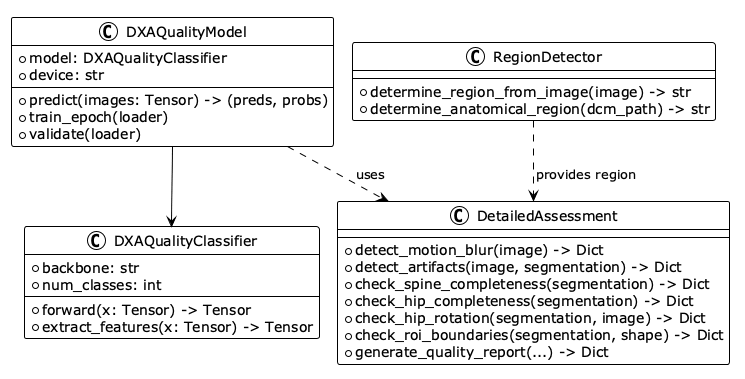

| Определение анатомической области | Основные сущности |
|---|---|
| <img src="assets/img/architecture-region-detection.png" width="100%" alt="Алгоритм определения области: порог по перцентилю яркости, bounding box, соотношение сторон, сторона бедра"> | <img src="assets/img/architecture-classes.png" width="100%" alt="Диаграмма классов: классификатор, модель, детальная оценка, определение области"> |

Схемы взяты из проектного документа и показывают целевую архитектуру: блоки
`Orchestrator`, UNet-сегментации и готовых вердиктов качества в решении не
реализованы. Работающий путь описан выше.

---

## Формат выходных данных

Основные столбцы соответствуют требованиям задания:

| Столбец | Описание |
|---|---|
| `path_to_study` | Путь к исследованию (для HTTP-загрузки — `upload://<имя>`) |
| `study_uid` | StudyInstanceUID |
| `image_uid` | SOPInstanceUID |
| `anatomical_region` | `spine` / `hip_left` / `hip_right` / `hip` |
| `quality_class` | 0 — качественное, 1 — есть нарушение |
| `violation_type` | Тип нарушения или пустая строка |
| `processing_status` | `Success` или `Failure: <причина>` |
| `time_of_processing` | Время обработки, секунды |

Дополнительно добавляются `confidence`, `violation_reason`, `region_confidence`
— они не мешают автоматическому разбору обязательных столбцов.

## API

| Метод | Путь | Назначение |
|---|---|---|
| GET | `/` | Веб-интерфейс |
| GET | `/api/v1/health` | Статус, признак загрузки модели и её происхождение |
| GET | `/api/v1/model` | Карточка решения: разметка, данные, метрики с интервалами, словарь нарушений |
| POST | `/api/v1/analyze` | Базовый анализ одного файла |
| POST | `/api/v1/analyze/detailed` | Расширенный отчёт, опционально маска |
| POST | `/api/v1/analyze/sr` | Текстовое представление отчёта DICOM SR |
| POST | `/api/v1/batch` | Пакетный анализ |
| POST | `/api/v1/export` | Пакетный анализ и выгрузка в XLSX |

```bash
curl -X POST http://localhost:8000/api/v1/analyze -F "file=@study/spine.dcm"
```

```json
{
  "study_uid": "1.2.643...",
  "image_uid": "1.2.643...",
  "anatomical_region": "spine",
  "quality_class": 1,
  "quality_label": "Есть нарушение качества",
  "violation_type": "artifact",
  "violation_type_label": "Артефакты и импланты",
  "violation_type_is_heuristic": true,
  "violation_type_note": "Тип нарушения определён эвристикой по метрикам снимка, а не моделью...",
  "reason": "Посторонние включения или артефакты в зоне интереса",
  "confidence": 0.72,
  "threshold_probability": 0.5103,
  "processing_status": "Success"
}
```

Коды `violation_type` берутся из единого словаря `src/dxa/violations.py`
(`positioning`, `axis_deviation`, `artifact`, `rotation`, `roi_incorrect`,
`motion`, `incomplete_anatomy`, `labeling_error`, `unspecified`) — первые пять
кодирует экспертная таблица, остальные приходят из критериев пригодности. Поле
`violation_type_is_heuristic` показывает, что тип определён эвристикой, а не
моделью: модель решает только бинарную задачу. Подписи для интерфейса отдаёт
сервер, своей копии словаря фронтенд не держит.

---

## Веб-интерфейс

Полоса состояния в шапке показывает, **какая** модель сейчас работает: имя
чекпоинта, источник разметки, эпоху и порог. По интерфейсу сразу видно, какая
версия решения отвечает, — без обращения к логам.

<div align="center">
  <img src="assets/img/ui-banner.png" alt="Полоса состояния: загруженная модель, разметка, эпоха, порог" width="90%">
</div>

Строки таблицы результатов кликабельны, но об этом надо сказать прямо — иначе
не догадываются. Над таблицей висит подсказка «Нажмите на любую строку», в конце
каждой строки есть кнопка «Открыть», а клик по строке прокручивает страницу к
панели деталей. Подсказка скрывается, когда фильтр не оставил ни одной строки.
Кнопка «Открыть» — настоящая кнопка, поэтому панель доступна и с клавиатуры
(Tab + Enter), а не только мышью. Сама таблица со статистикой и подсказкой — на
первом скриншоте.

Панель деталей открывается по клику на строку: заключение, измерения и
визуализация снимка. Специально показаны обе ветки — «нарушение» и «норма»:

<table>
  <tr>
    <td width="50%"><img src="assets/img/ui-detail-violation.png" width="100%" alt="Панель деталей для снимка с нарушением: красный бейдж, уровень HIGH, заключение с вероятностью и порогом, визуализация"></td>
    <td width="50%"><img src="assets/img/ui-detail-clean.png" width="100%" alt="Панель деталей для качественного снимка: зелёный бейдж, справочные измерения"></td>
  </tr>
  <tr>
    <td><sub><b>Нарушение.</b> Бейдж «Нарушение», уровень HIGH, заключение с вероятностью и порогом, тип нарушения с пометкой «эвристика».</sub></td>
    <td><sub><b>Норма.</b> Зелёный бейдж. Измерения (резкость, границы области) подписаны как справочные — их пороги не калиброваны.</sub></td>
  </tr>
</table>

Панель **«О модели»** (кнопка в шапке): что за чекпоинт работает, на какой
разметке он обучен, с каким порогом решает, метрики сравнения с 95 % интервалами,
состав данных, словарь типов нарушений и список ограничений.

<div align="center">
  <img src="assets/img/ui-model-panel.png" alt="Панель «О модели»: сведения о чекпоинте, метрики с интервалами, состав данных, словарь нарушений" width="90%">
</div>

Источник всех этих значений — сервер (`/api/v1/health`, `/api/v1/model`).
Фронтенд намеренно не держит собственных копий: раньше подписи типов нарушений
были продублированы в `dxa-app.js` и разошлись с серверными, из-за чего коды
экспертной таблицы показывались как есть.

Что интерфейс теперь не утверждает:

- **тип нарушения помечен как «эвристика»** с пояснением — модель решает только
  бинарную задачу и тип не предсказывает;
- **метрика рабочего чекпоинта помечена как завышенная** прямо в баннере
  состояния и в карточке: чекпоинт выбран лучшим из пяти seed'ов, честная
  оценка варианта — среднее по seed'ам;
- **плитка «Ср. уверенность модели»** больше не называется точностью: точность
  требует эталонных меток, которых для произвольного файла нет;
- числовые метрики в панели деталей по-прежнему идут под дисклеймером о
  некалиброванности порогов.

---

## Метрики

Метрики зависят от выбранного разбиения по исследованиям, поэтому приводятся
с разбросом. Основная оценка — на **фиксированном** разбиении по исследованиям
(обучение 199 снимков / 81 исследование, валидация 53 снимка / 19 исследований,
16 нарушений), пять seed'ов обучения, эталон — вердикт эксперта:

| Что измерено | Значение | Как измерено |
|---|---|---|
| ROC-AUC | **0.6764** [0.6309, 0.7218] | 5 seed'ов на фиксированном разбиении |
| PR-AUC | 0.4759 [0.4141, 0.5377] | там же; базовый уровень при 30 % нарушений — 0.30 |
| F1 | 0.5676 [0.5270, 0.6082] | там же; порог подобран на той же валидации — смещено вверх |
| ROC-AUC по областям | позвоночник 0.943, бедро R 0.576, бедро L 0.550 | рабочий чекпоинт, собственная валидация |
| Контрольная задача «позвоночник / бедро» | AUC 1.00 | проверка работоспособности пайплайна |
| Модель использует снимок, а не область | AUC 0.854 против 0.529 у правила области | `discriminator` на всём наборе, включая обучающие снимки |

Метрики по областям — в `models/train_report.md`, он создаётся при обучении.
Разбивка важна, потому что нарушения распределены неравномерно: в позвоночнике
33 из 99, у бёдер 21–22 из 73–79, а область почти однозначно определяется по
ширине кадра. Поэтому общий AUC частично отражает различение области, а не только
распознавание дефекта.

### Выбор правила разметки

Метку можно было строить только из экспертной таблицы или дополнительно
учитывать пометки, проставленные вручную в именах файлов (суффикс `_bad`).
Пометки расходились с оценкой эксперта в 15 случаях из 252, поэтому правило
выбиралось измерением: одно разбиение, пять seed'ов, один эталон.

| Метрика (эталон) | только таблица | с суффиксами имён |
|---|---|---|
| ROC-AUC | **0.6764** [0.6309, 0.7218] | 0.6199 [0.5840, 0.6559] |
| PR-AUC | **0.4759** [0.4141, 0.5377] | 0.4046 [0.3702, 0.4391] |
| F1 | **0.5676** [0.5270, 0.6082] | 0.5426 [0.5073, 0.5778] |
| Recall / Precision | 0.700 / 0.486 | 0.863 / 0.404 |

Парная разница (только таблица − с суффиксами): ROC-AUC **+0.0564**
[+0.0403, +0.0725], PR-AUC **+0.0713** [+0.0398, +0.1028] — знаки `+++++`, то
есть преимущество на всех пяти seed'ах.

**Принято правило «только экспертная таблица».** Пометки в именах файлов
проставлялись вручную и оказались ненадёжными: они ухудшали согласие модели с
экспертом на невиданных исследованиях. Оговорка: эталон — та же таблица, поэтому
вариант, обучавшийся на ней, в выигрышном положении; значимо то, что добавление
ненадёжных пометок согласие **снижает**.

Отчёт с полными числами и разбором ограничений — `assets/labeling.md`; отчёт
обучения рабочего чекпоинта — `models/train_report.json`. Само сравнение правил
хранится только в виде чисел в этих документах: чекпоинты прогонов удалены,
а пересобрать их можно командой `./run.sh split && ./run.sh compare`.

Время обработки одного снимка — порядка 0.02–0.05 с на CPU (ResNet18 с
замороженным backbone), то есть требование «не более 3 минут на исследование»
выполняется с большим запасом.

---

## Ограничения (важно для интерпретации)

1. **Разметка выведена из оценки исследования.** Экспертная таблица описывает
   исследование, а не снимок; перенос однозначен (область встречается один раз),
   но поштучной экспертной оценки снимков в наборе нет. Происхождение каждой
   строки зафиксировано в `labels/labels_images.csv`. Разбор — в
   `assets/labeling.md`.
2. **Мало данных.** 252 уникальных снимка, 77 нарушений. Доверительные интервалы
   широкие; оценка на закрытом наборе может отличаться.
3. **Тип нарушения определяется эвристиками, а не обученной моделью.** Для
   честного мультикласса нужна разметка типов на уровне снимка.
4. **Область определяется по размеру кадра.** Признак безошибочно работает на этом
   оборудовании (99/99 для позвоночника), но при смене аппарата порог
   `SPINE_MIN_WIDTH` потребует калибровки.
5. **В DICOM нет разметки ROI.** Ни overlay, ни graphic annotation в файлах нет,
   поэтому корректность нанесённых областей измерения нельзя проверить прямым
   сравнением — оценивается только геометрия видимой зоны.
6. **Эвристики из `src/quality/detailed_assessment.py` не калиброваны.**
   Пороги для «движения», «артефактов» и отступов ROI рассчитаны на другой
   масштаб интенсивностей: на этом наборе они срабатывают почти для любого
   снимка, а признак резкости ведёт себя противоположно в позвоночнике и
   бёдрах. Поэтому в панели деталей показываются **числовые измерения** с
   пометкой «справ.», а не вердикты «Да/Нет». Классификацию выполняет только
   модель. Проверить её вклад можно командой:

   ```bash
   python -m src.dxa.discriminator --model-path models/dxa_model.pth
   ```

## Что проверено и как

| Проверка | Команда | Результат |
|---|---|---|
| Модель использует снимок, а не только область | `python -m src.dxa.discriminator` | AUC 0.854 против 0.529 у правила «позвоночник = нарушение»; внутри областей у модели 0.85–0.93, у правила 0.50 |
| Контракт API для веб-интерфейса | `python -m pytest tests/test_api_contract.py` | поля панели деталей, различимость метрик, PNG-визуализации, отсутствие некалиброванных вердиктов, канонические коды типов нарушений, карточка модели |
| Единый словарь нарушений | `python -m pytest tests/test_violations.py` | коды, подписи, коды SR, приведение устаревших значений, согласованность с таблицей |
| Разметка и разбиение данных | `python -m pytest tests/test_labels.py` | склейка дублей, разбор имён, фиксация разбиения, отсутствие утечки между train/val |
| Имена DICOM-файлов | `python -m pytest tests/test_rename_files.py` | разбор имён, поиск свободного номера при конфликте, отказ от угадывания области, цикл «применить → откатить» |
| Разметка по экспертной таблице | `python -m pytest tests/test_excel_labels.py` | чтение критериев, голосование по области, перенос на единственное бедро, правила `table`/`union`/`expert`, подключение к обучению |
| Выбор правила метки | `./run.sh split && ./run.sh compare` | ROC-AUC 0.6764 против 0.6199 по эталону, парная Δ +0.0564 [+0.0403, +0.0725], 5/5 seed'ов в пользу экспертной таблицы |
| Метрики и порог | `python -m pytest tests/test_preprocess_and_model.py` | подбор порога при дисбалансе, roundtrip чекпоинта, BatchNorm |
| Веб-интерфейс в браузере | `node tests/browser/ui_check.js` | подсказка о кликабельности строк видна и скрывается на пустом фильтре; кнопка «Открыть» открывает панель; значения панели меняются при переключении строк; панель «О модели» наполняется метриками и словарём |
| Работа без сети | `node tests/browser/ui_offline.js` | ноль внешних запросов, стили и иконки на месте |

Браузерные проверки требуют запущенного сервера:

```bash
python -m uvicorn src.main:app --port 8123
node tests/browser/ui_check.js      # панель деталей обновляется по клику
node tests/browser/ui_offline.js    # работа без доступа к внешним сервисам
```

Офлайн-режим обеспечен локальными копиями Tailwind и FontAwesome
(`src/api/static/vendor`, `src/api/static/webfonts`); страница не обращается к CDN.

## План доработки

- Разметить типы нарушений на уровне снимка и обучить мультилейбл-классификатор.
- Собрать 500+ исследований для устойчивых метрик и честной валидации.
- Заменить порог по ширине кадра на калибровку по метаданным аппарата.

---

## Структура проекта

```
bone_2026/
├── src/
│   ├── main.py                     # FastAPI: маршруты и загрузка модели
│   ├── dxa/                        # действующий модуль оценки качества
│   │   ├── labels.py               # разбор имён, метки, склейка дублей, сплит
│   │   ├── excel_labels.py         # разметка снимков по экспертной таблице
│   │   ├── rename_files.py         # приведение имён DICOM к единому виду
│   │   ├── violations.py           # единый словарь типов нарушений (коды, подписи)
│   │   ├── model_card.py           # карточка решения для /api/v1/model и интерфейса
│   │   ├── compare_labels.py       # сравнение источников разметки на одном наборе
│   │   ├── discriminator.py        # проверка вклада содержимого снимка
│   │   ├── render.py               # рендер снимков и контактных листов
│   │   ├── preprocess.py           # DICOM -> тензор (общий для обучения и API)
│   │   ├── dataset.py              # Dataset и DataLoader
│   │   ├── model.py                # сеть, метрики, подбор порога
│   │   ├── train.py                # обучение и отчёт
│   │   └── inference.py            # пакетный инференс, определение области
│   ├── quality/                    # эвристики качества, используются API
│   └── api/static/                 # веб-интерфейс
├── labels/labels_images.csv        # разметка снимков: официальная (+ .xlsx)
├── labels/labels_images_table.csv  # вариант «только таблица» (то же, что выше)
├── labels/labels_images_union.csv  # вариант «таблица или суффикс имени»
├── labels/labels_images_expert.csv # эталон для оценки: только снимки с оценкой
├── labels/split_expert_seed42.json # зафиксированное разбиение (19 исследований)
├── labels/rename_map.csv           # карта переименований файлов (для отката)
├── assets/img/                     # схемы архитектуры и скриншоты интерфейса
├── assets/labeling.md              # как построена разметка и как сравнивались варианты
├── models/dxa_model.pth            # рабочий чекпоинт (+ train_report.md/.json)
├── tests/                          # pytest: метки, сплит, метрики, модель, API
├── dataset_hack/                   # данные (в git не хранятся)
├── Dockerfile
├── requirements.txt
└── run.sh
```

## Запуск обучения

```bash
python -m src.dxa.train --epochs 100 --output-dir models
```

| Параметр | По умолчанию | Описание |
|---|---|---|
| `--data-root` | `dataset_hack` | Каталог датасета |
| `--annotation-path` | `dataset_hack/НД_для_обучения/разметка.xlsx` | Excel с разметкой (только отчёт о расхождениях) |
| `--labels-csv` | `labels/labels_images.csv` | Разметка снимков из `./run.sh label`; пустая строка — метки из имён файлов; отсутствующий файл — откат к именам с предупреждением |
| `--split-file` | — | Зафиксированное разбиение из `./run.sh split`; одинаковый held-out набор для сравнения вариантов разметки |
| `--backbone` | `resnet18` | `resnet18` / `resnet34` |
| `--head` | `linear` | `linear` (линейный зонд) / `mlp` |
| `--freeze-epochs` | `-1` | `-1` — backbone заморожен всегда; `0` — обучать всю сеть |
| `--epochs`, `--batch-size`, `--learning-rate`, `--weight-decay` | 100 / 16 / 3e-4 / 5e-2 | Оптимизация |
| `--balance` | `none` | `loss` / `sampler` для компенсации дисбаланса |
| `--val-fraction`, `--seed` | 0.2 / 42 | Разбиение по исследованиям |
| `--augment` | выключено | Включает яркостную аугментацию (ухудшает метрики, см. п. 5) |
| `--output-dir` | `models` | Куда сохранять чекпоинт и отчёты |
| `--dry-run` | — | Проверить разбор данных и разбиение без обучения |

После обучения в `--output-dir` появляются `dxa_model.pth`, `train_report.md`
и `train_report.json`; отчёт удобно приложить к презентации.

## Команда

- **Грачев Денис** — разработка
- **Грачев Татьяна** — капитан

<div align="center">
  <sub>Built for Bone Quality Assessment Hackathon 2026</sub>
</div>
