🦴 DXA Quality Assessment

Сервис автоматизированного контроля качества денситометрических исследований (DXA): принимает DICOM, определяет анатомическую область, оценивает, пригодно ли изображение для клинической интерпретации, и формирует структурированный отчёт.

Что делает решение

Шаг	Реализация
Определение анатомической области	Ширина кадра (позвоночник / бедро) + голова области + геометрия яркой зоны
Бинарная оценка качества	ResNet18 (ImageNet) → линейная голова; порог подобран по F1 на валидации
Тип нарушения	Общая категория для снимков с нарушением; детальный тип требует разметки типов на уровне снимка
Отчёт	XLSX/CSV со столбцами из требований; опционально zip с визуализацией зоны интереса
API	FastAPI: анализ, детальный анализ, пакетная обработка, экспорт, DICOM SR (текст)
Веб-интерфейс	Загрузка DICOM, таблица результатов, панель деталей с визуализацией, панель «О модели»

Установка и запуск

python3 -m venv venv && source venv/bin/activate
pip install -r requirements.txt

./run.sh label                                        # разметить датасет по Excel
./run.sh rename                                       # план приведения имён файлов
./run.sh train                                        # обучить модель качества
./run.sh infer "dataset_hack/Для теста" results.xlsx  # пакетная обработка
./run.sh serve                                        # API и веб-интерфейс на :8000
./run.sh split && ./run.sh compare                    # сравнить варианты разметки
./run.sh test                                         # тесты

Для инференса только на CPU (образ меньше, без CUDA-колёс):

pip install -r requirements.txt --extra-index-url https://download.pytorch.org/whl/cpu

Обучение и инференс можно вызывать напрямую:

python -m src.dxa.train --epochs 100 --output-dir models
python -m src.dxa.inference --input-path dataset_hack --output-path results.xlsx --zip-out masks.zip

После запуска сервера:

• Веб-интерфейс: http://localhost:8000
• Swagger UI: http://localhost:8000/docs

Docker

docker build -t dxa-quality .
docker run -v /path/to/data:/data -p 8000:8000 dxa-quality

Чекпоинт должен лежать в models/dxa_model.pth до сборки; путь задаётся переменной DXA_MODEL_PATH (по умолчанию /app/models/dxa_model.pth). Сборка проверяет, что чекпоинт читается, и падает, если модели нет — вместо тихих 500-х ответов в рантайме. Вес модели внутрь образа зашит, из сети ничего не скачивается.

---

Архитектура

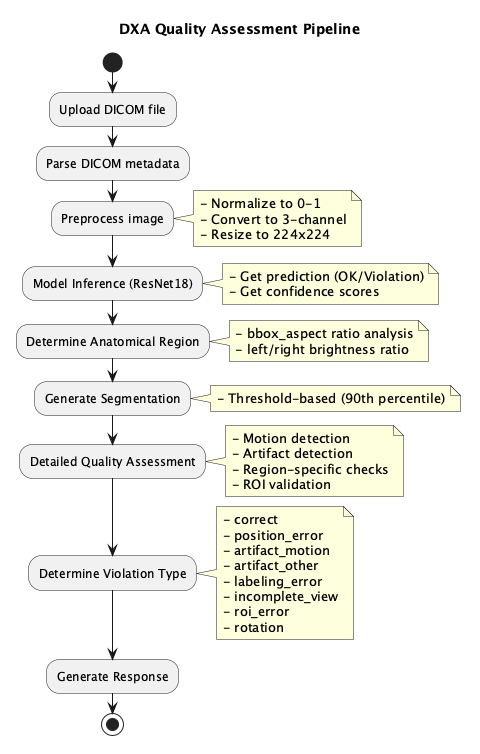

Схема работающего пути в терминах решения:

DICOM ──▶ предобработка ──▶ ResNet18 (заморожен) ──▶ линейная голова ──▶ логит
              │                                            │
              │                                            └──▶ голова области (вспомогательная)
              │
              ├──▶ геометрия яркой зоны: область, ROI, геометрия кадра
              └──▶ эвристики: резкость, «плотные» включения

Ключевые решения и почему они такие:

1. Линейный зонд вместо полного fine-tune. Уникальных снимков в наборе ~250. Полный fine-tune ResNet18 переобучается за несколько эпох (train F1 → 1.0 при val AUC ≈ 0.5). Замороженный backbone + линейная голова удерживает val AUC ≈ 0.7–0.85. Режим --head mlp --freeze-epochs 0 оставлен для экспериментов на большем объёме данных.

2. Метки на уровне снимка. Источник — labels/labels_images.csv, построенный из экспертной таблицы командой ./run.sh label (разбор — в assets/labeling.md): в таблице отмечены критерии качества по каждому исследованию, а каждая область встречается в нём ровно один раз, поэтому вердикт переносится на снимок однозначно. Такой разметки — 77 нарушений из 252 (30.6 %). Правило выбрано измерением: учёт ручных пометок из имён файлов дал худший результат на held-out наборе, поэтому в метках они не участвуют. Резервный режим --labels-csv "" берёт метку из суффикса _good/_bad и оставлен для совместимости.

3. Склейка побайтных дублей. В датасете 544 файла, но 252 уникальных снимка: один и тот же кадр сохранён многократно под разными именами (часть — с меткой, часть — без). Без склейки одно изображение попадало бы в оба класса.

4. Разбиение по исследованиям. Снимки одного исследования не попадают одновременно в train и val — иначе метрики завышаются за счёт утечки.

5. Аугментация отключена. Проверено экспериментально: яркостный разброс и сдвиг кадра снижают AUC с 0.87 до 0.56, потому что распределение яркости и положение области сами являются признаками качества. Флаг --augment включает её для экспериментов.

6. Порог по логиту. При доле нарушений ~15 % порог 0.5 даёт нулевой recall. Порог подбирается по F1 на валидации и сохраняется в чекпоинт; решение принимается по логиту (численно устойчиво при насыщении вероятностей).

Схемы системы

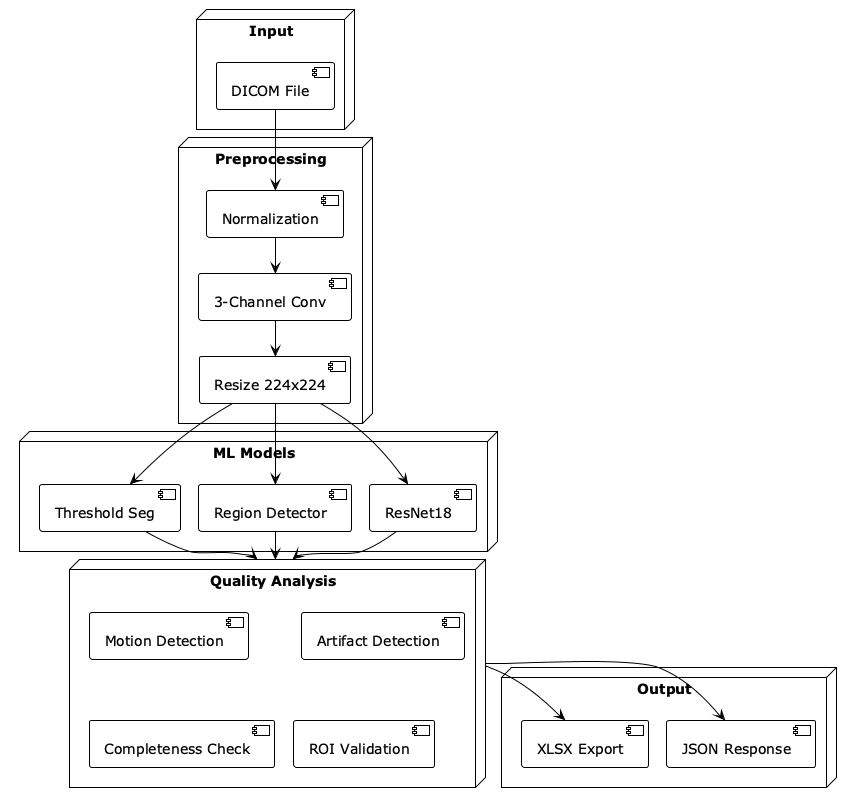

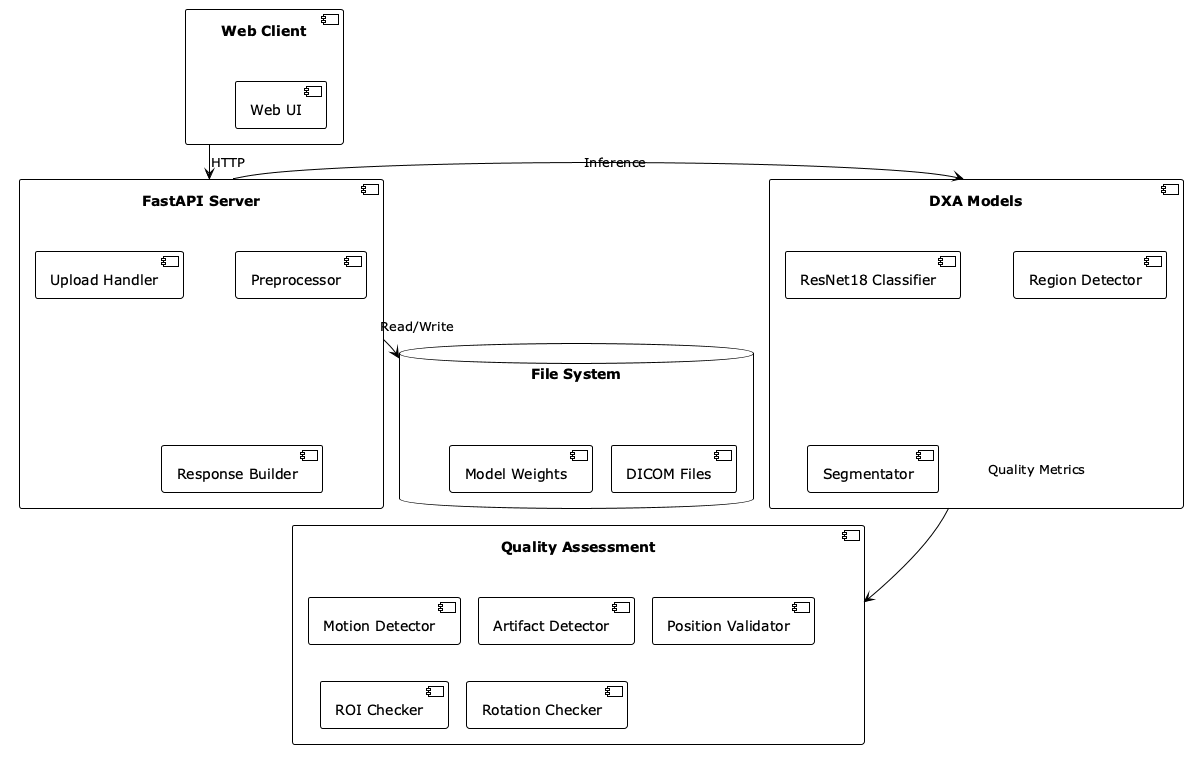

Компоненты	Поток данных

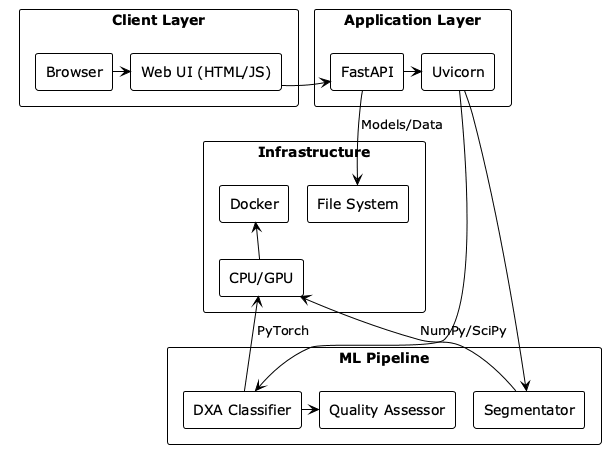

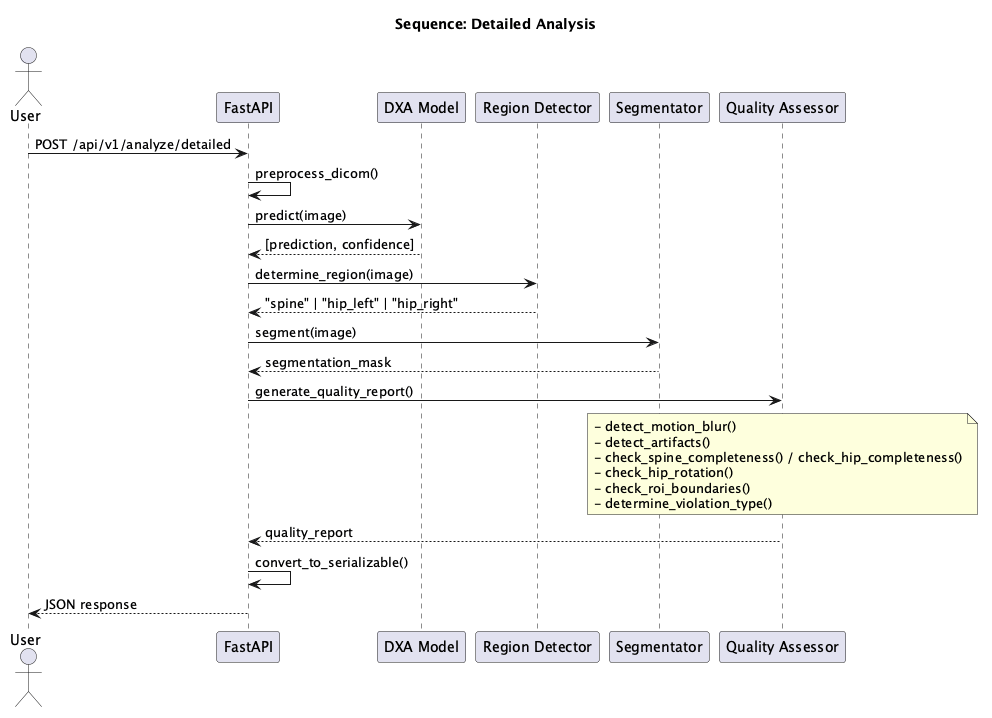

Последовательность детального анализа	Развёртывание

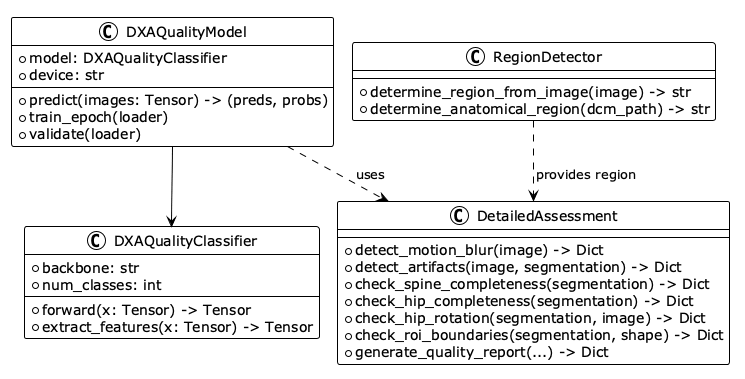

Определение анатомической области	Основные сущности

Схемы взяты из проектного документа и показывают целевую архитектуру: блоки Orchestrator, UNet-сегментации и готовых вердиктов качества в API не подключены. Работающий путь описан выше, неподключённые модули перечислены в разделе «Структура проекта».

---

Формат выходных данных

Основные столбцы соответствуют требованиям задания:

Столбец	Описание
path_to_study	Путь к исследованию (для HTTP-загрузки — upload://<имя>)
study_uid	StudyInstanceUID
image_uid	SOPInstanceUID
anatomical_region	spine / hip_left / hip_right / hip
quality_class	0 — качественное, 1 — есть нарушение
violation_type	Тип нарушения или пустая строка
processing_status	Success или Failure: <причина>
time_of_processing	Время обработки, секунды

Дополнительно добавляются confidence, violation_reason, region_confidence — они не мешают автоматическому разбору обязательных столбцов.

API

Метод	Путь	Назначение
GET	/	Веб-интерфейс
GET	/api/v1/health	Статус, признак загрузки модели и её происхождение
GET	/api/v1/model	Карточка решения: разметка, данные, метрики с интервалами, словарь нарушений
POST	/api/v1/analyze	Базовый анализ одного файла
POST	/api/v1/analyze/detailed	Расширенный отчёт, опционально маска
POST	/api/v1/analyze/sr	Текстовое представление отчёта DICOM SR
POST	/api/v1/batch	Пакетный анализ
POST	/api/v1/export	Пакетный анализ и выгрузка в XLSX

curl -X POST http://localhost:8000/api/v1/analyze -F "file=@study/spine.dcm"

{
  "study_uid": "1.2.643...",
  "image_uid": "1.2.643...",
  "anatomical_region": "spine",
  "quality_class": 1,
  "quality_label": "Есть нарушение качества",
  "violation_type": "artifact",
  "violation_type_label": "Артефакты и импланты",
  "violation_type_is_heuristic": true,
  "violation_type_note": "Тип нарушения определён эвристикой по метрикам снимка, а не моделью...",
  "reason": "Посторонние включения или артефакты в зоне интереса",
  "confidence": 0.72,
  "threshold_probability": 0.5103,
  "processing_status": "Success"
}

Коды violation_type берутся из единого словаря src/dxa/violations.py (positioning, axis_deviation, artifact, rotation, roi_incorrect, motion, incomplete_anatomy, labeling_error, unspecified) — первые пять кодирует экспертная таблица, остальные приходят из критериев пригодности. Поле violation_type_is_heuristic показывает, что тип определён эвристикой, а не моделью: модель решает только бинарную задачу. Подписи для интерфейса отдаёт сервер, своей копии словаря фронтенд не держит.

---

Веб-интерфейс

Полоса состояния в шапке показывает, какая модель сейчас работает: имя чекпоинта, источник разметки, эпоху и порог. По интерфейсу сразу видно, какая версия решения отвечает, — без обращения к логам.

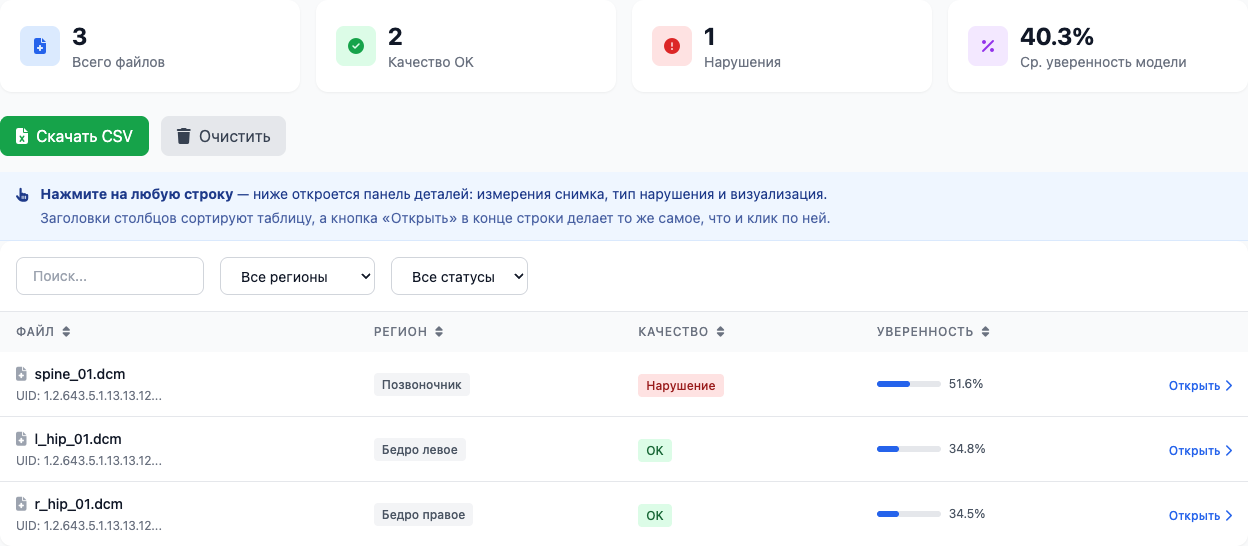

Строки таблицы результатов кликабельны, но об этом надо сказать прямо — иначе не догадываются. Над таблицей висит подсказка «Нажмите на любую строку», в конце каждой строки есть кнопка «Открыть», а клик по строке прокручивает страницу к панели деталей. Подсказка скрывается, когда фильтр не оставил ни одной строки. Кнопка «Открыть» — настоящая кнопка, поэтому панель доступна и с клавиатуры (Tab + Enter), а не только мышью. Сама таблица со статистикой и подсказкой — на первом скриншоте.

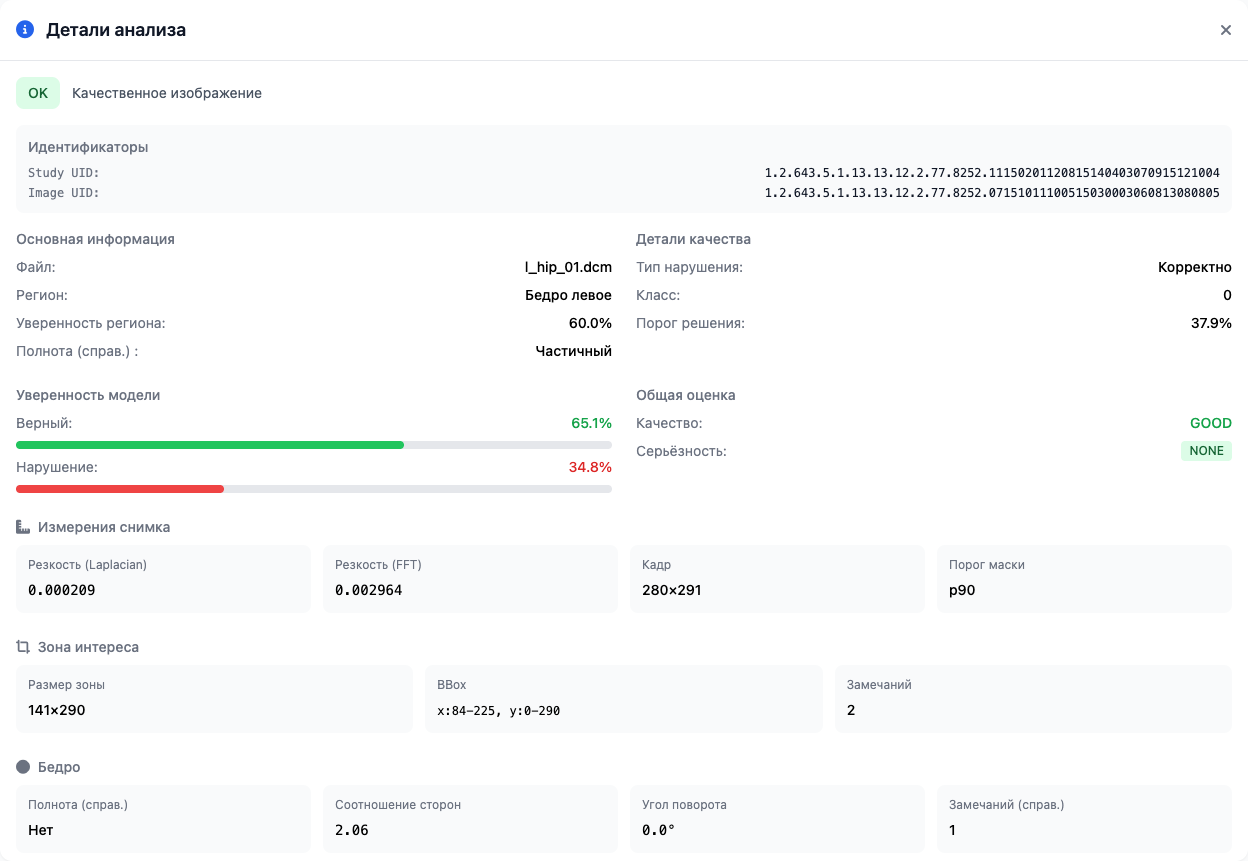

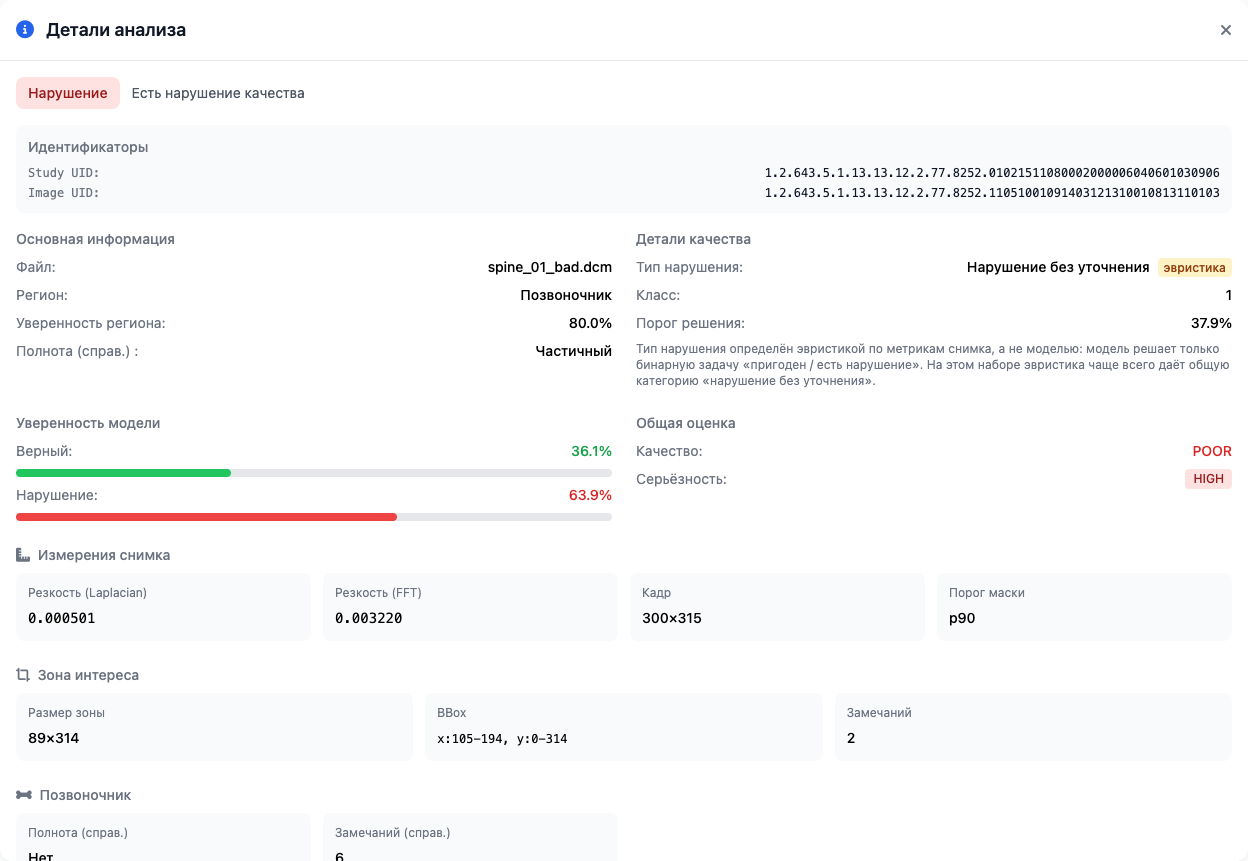

Панель деталей открывается по клику на строку: заключение, измерения и визуализация снимка. Специально показаны обе ветки — «нарушение» и «норма»:

Нарушение. Бейдж «Нарушение», уровень HIGH, заключение с вероятностью и порогом, тип нарушения с пометкой «эвристика».	Норма. Зелёный бейдж. Измерения (резкость, границы области) подписаны как справочные — их пороги не калиброваны.

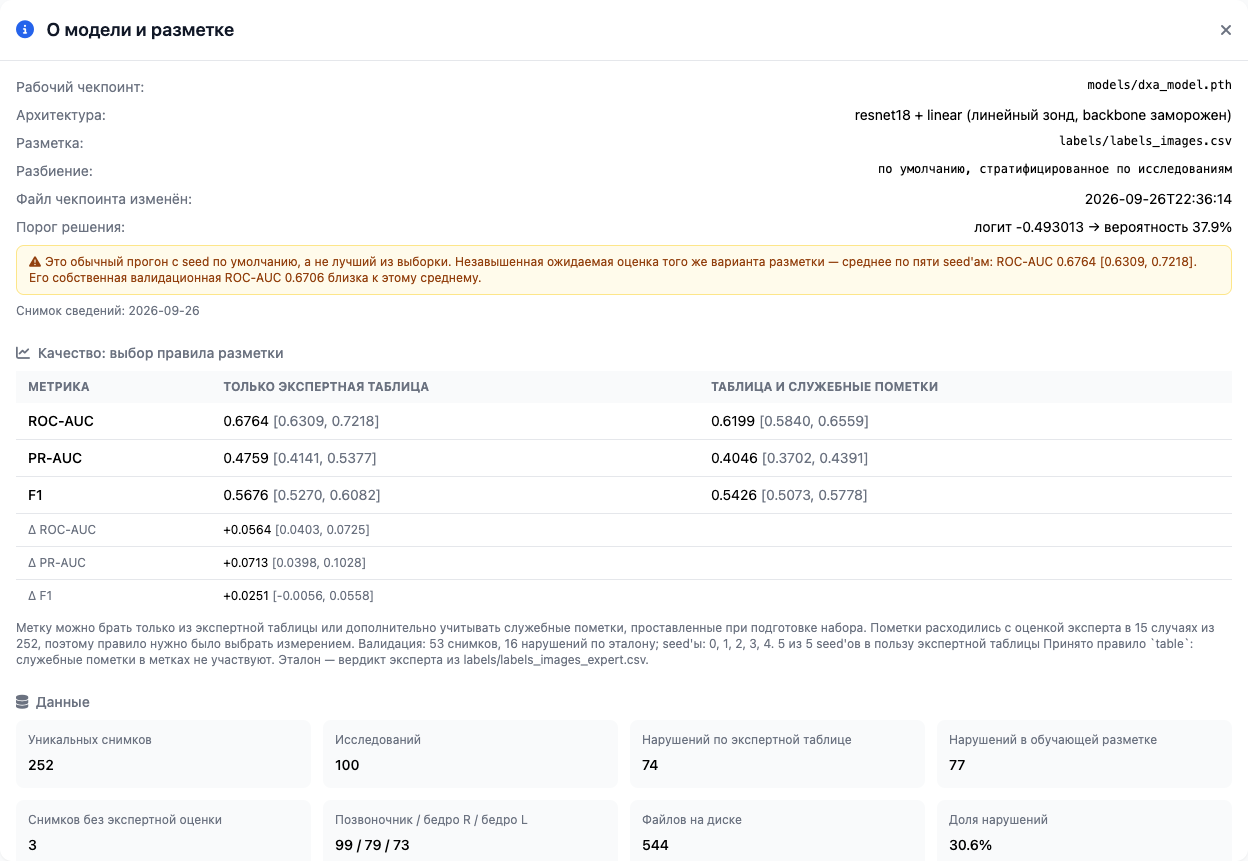

Панель «О модели» (кнопка в шапке): что за чекпоинт работает, на какой разметке он обучен, с каким порогом решает, метрики сравнения с 95 % интервалами, состав данных, словарь типов нарушений и список ограничений.

Источник всех этих значений — сервер (/api/v1/health, /api/v1/model). Фронтенд намеренно не держит собственных копий: раньше подписи типов нарушений были продублированы в dxa-app.js и разошлись с серверными, из-за чего коды экспертной таблицы показывались как есть.

Что интерфейс теперь не утверждает:

• тип нарушения помечен как «эвристика» с пояснением — модель решает только бинарную задачу и тип не предсказывает;
• метрика рабочего чекпоинта помечена как завышенная прямо в баннере состояния и в карточке: чекпоинт выбран лучшим из пяти seed'ов, честная оценка варианта — среднее по seed'ам;
• плитка «Ср. уверенность модели» больше не называется точностью: точность требует эталонных меток, которых для произвольного файла нет;
• числовые метрики в панели деталей по-прежнему идут под дисклеймером о некалиброванности порогов.

---

Метрики

Метрики зависят от выбранного разбиения по исследованиям, поэтому приводятся с разбросом. Основная оценка — на фиксированном разбиении по исследованиям (обучение 199 снимков / 81 исследование, валидация 53 снимка / 19 исследований, 16 нарушений), пять seed'ов обучения, эталон — вердикт эксперта:

Что измерено	Значение	Как измерено
ROC-AUC	0.6764 [0.6309, 0.7218]	5 seed'ов на фиксированном разбиении
PR-AUC	0.4759 [0.4141, 0.5377]	там же; базовый уровень при 30 % нарушений — 0.30
F1	0.5676 [0.5270, 0.6082]	там же; порог подобран на той же валидации — смещено вверх
ROC-AUC по областям	позвоночник 0.943, бедро R 0.576, бедро L 0.550	рабочий чекпоинт, собственная валидация
Контрольная задача «позвоночник / бедро»	AUC 1.00	проверка работоспособности пайплайна
Модель использует снимок, а не область	AUC 0.854 против 0.529 у правила области	discriminator на всём наборе, включая обучающие снимки

Метрики по областям — в models/train_report.md, он создаётся при обучении. Разбивка важна, потому что нарушения распределены неравномерно: в позвоночнике 33 из 99, у бёдер 21–22 из 73–79, а область почти однозначно определяется по ширине кадра. Поэтому общий AUC частично отражает различение области, а не только распознавание дефекта.

Выбор правила разметки

Метку можно было строить только из экспертной таблицы или дополнительно учитывать пометки, проставленные вручную в именах файлов (суффикс _bad). Пометки расходились с оценкой эксперта в 15 случаях из 252, поэтому правило выбиралось измерением: одно разбиение, пять seed'ов, один эталон.

Метрика (эталон)	только таблица	с суффиксами имён
ROC-AUC	0.6764 [0.6309, 0.7218]	0.6199 [0.5840, 0.6559]
PR-AUC	0.4759 [0.4141, 0.5377]	0.4046 [0.3702, 0.4391]
F1	0.5676 [0.5270, 0.6082]	0.5426 [0.5073, 0.5778]
Recall / Precision	0.700 / 0.486	0.863 / 0.404

Парная разница (только таблица − с суффиксами): ROC-AUC +0.0564 [+0.0403, +0.0725], PR-AUC +0.0713 [+0.0398, +0.1028] — знаки +++++, то есть преимущество на всех пяти seed'ах.

Принято правило «только экспертная таблица». Пометки в именах файлов проставлялись вручную и оказались ненадёжными: они ухудшали согласие модели с экспертом на невиданных исследованиях. Оговорка: эталон — та же таблица, поэтому вариант, обучавшийся на ней, в выигрышном положении; значимо то, что добавление ненадёжных пометок согласие снижает.

Отчёт с полными числами и разбором ограничений — assets/labeling.md; машинные отчёты — models/compare_rules/rule_comparison.md и models/train_report.json.

Время обработки одного снимка — порядка 0.02–0.05 с на CPU (ResNet18 с замороженным backbone), то есть требование «не более 3 минут на исследование» выполняется с большим запасом.

---

Ограничения (важно для интерпретации)

1. Разметка выведена из оценки исследования. Экспертная таблица описывает исследование, а не снимок; перенос однозначен (область встречается один раз), но поштучной экспертной оценки снимков в наборе нет. Происхождение каждой строки зафиксировано в labels/labels_images.csv. Разбор — в assets/labeling.md.

2. Мало данных. 252 уникальных снимка, 77 нарушений. Доверительные интервалы широкие; оценка на закрытом наборе может отличаться.

3. Тип нарушения определяется эвристиками, а не обученной моделью. Для честного мультикласса нужна разметка типов на уровне снимка.

4. Область определяется по размеру кадра. Признак безошибочно работает на этом оборудовании (99/99 для позвоночника), но при смене аппарата порог SPINE_MIN_WIDTH потребует калибровки.

5. В DICOM нет разметки ROI. Ни overlay, ни graphic annotation в файлах нет, поэтому корректность нанесённых областей измерения нельзя проверить прямым сравнением — оценивается только геометрия видимой зоны.

6. Эвристики из src/quality/detailed_assessment.py не калиброваны. Пороги для «движения», «артефактов» и отступов ROI рассчитаны на другой масштаб интенсивностей: на этом наборе они срабатывают почти для любого снимка, а признак резкости ведёт себя противоположно в позвоночнике и бёдрах. Поэтому в панели деталей показываются числовые измерения с пометкой «справ.», а не вердикты «Да/Нет». Классификацию выполняет только модель. Проверить её вклад можно командой:

   python -m src.dxa.discriminator --model-path models/dxa_model.pth


Что проверено и как

Проверка	Команда	Результат
Модель использует снимок, а не только область	python -m src.dxa.discriminator	AUC 0.854 против 0.529 у правила «позвоночник = нарушение»; внутри областей у модели 0.85–0.93, у правила 0.50
Контракт API для веб-интерфейса	python -m pytest tests/test_api_contract.py	поля панели деталей, различимость метрик, PNG-визуализации, отсутствие некалиброванных вердиктов, канонические коды типов нарушений, карточка модели
Единый словарь нарушений	python -m pytest tests/test_violations.py	коды, подписи, коды SR, приведение устаревших значений, согласованность с таблицей
Разметка и разбиение данных	python -m pytest tests/test_labels.py	склейка дублей, разбор имён, фиксация разбиения, отсутствие утечки между train/val
Имена DICOM-файлов	python -m pytest tests/test_rename_files.py	разбор имён, поиск свободного номера при конфликте, отказ от угадывания области, цикл «применить → откатить»
Разметка по экспертной таблице	python -m pytest tests/test_excel_labels.py	чтение критериев, голосование по области, перенос на единственное бедро, правила table/union/expert, подключение к обучению
Выбор правила метки	./run.sh split && ./run.sh compare	ROC-AUC 0.6764 против 0.6199 по эталону, парная Δ +0.0564 [+0.0403, +0.0725], 5/5 seed'ов в пользу экспертной таблицы
Метрики и порог	python -m pytest tests/test_preprocess_and_model.py	подбор порога при дисбалансе, roundtrip чекпоинта, BatchNorm
Веб-интерфейс в браузере	node tests/browser/ui_check.js	подсказка о кликабельности строк видна и скрывается на пустом фильтре; кнопка «Открыть» открывает панель; значения панели меняются при переключении строк; панель «О модели» наполняется метриками и словарём
Работа без сети	node tests/browser/ui_offline.js	ноль внешних запросов, стили и иконки на месте

Браузерные проверки требуют запущенного сервера:

python -m uvicorn src.main:app --port 8123
node tests/browser/ui_check.js      # панель деталей обновляется по клику
node tests/browser/ui_offline.js    # работа без доступа к внешним сервисам

Офлайн-режим обеспечен локальными копиями Tailwind и FontAwesome (src/api/static/vendor, src/api/static/webfonts); страница не обращается к CDN.

План доработки

• Разметить типы нарушений на уровне снимка и обучить мультилейбл-классификатор.
• Собрать 500+ исследований для устойчивых метрик и честной валидации.
• Подключить Grad-CAM для объяснения решения (модуль есть, но не интегрирован).
• Заменить порог по ширине кадра на калибровку по метаданным аппарата.

---

Структура проекта

bone_2026/
├── src/
│   ├── main.py                     # FastAPI: маршруты и загрузка модели
│   ├── dxa/                        # действующий модуль оценки качества
│   │   ├── labels.py               # разбор имён, метки, склейка дублей, сплит
│   │   ├── excel_labels.py         # разметка снимков по экспертной таблице
│   │   ├── rename_files.py         # приведение имён DICOM к единому виду
│   │   ├── violations.py           # единый словарь типов нарушений (коды, подписи)
│   │   ├── model_card.py           # карточка решения для /api/v1/model и интерфейса
│   │   ├── compare_labels.py       # сравнение источников разметки на одном наборе
│   │   ├── discriminator.py        # проверка вклада содержимого снимка
│   │   ├── render.py               # рендер снимков и контактных листов
│   │   ├── preprocess.py           # DICOM -> тензор (общий для обучения и API)
│   │   ├── dataset.py              # Dataset и DataLoader
│   │   ├── model.py                # сеть, метрики, подбор порога
│   │   ├── train.py                # обучение и отчёт
│   │   └── inference.py            # пакетный инференс, определение области
│   ├── quality/                    # эвристики (частично используются API)
│   ├── api/static/                 # веб-интерфейс
│   └── model/, core/, pipeline/    # устаревшие модули, не подключены к API
├── labels/labels_images.csv        # разметка снимков: официальная (+ .xlsx)
├── labels/labels_images_table.csv  # вариант «только таблица» (то же, что выше)
├── labels/labels_images_union.csv  # вариант «таблица или суффикс имени»
├── labels/labels_images_expert.csv # эталон для оценки: только снимки с оценкой
├── labels/split_expert_seed42.json # зафиксированное разбиение (19 исследований)
├── labels/rename_map.csv           # карта переименований файлов (для отката)
├── assets/img/                     # схемы архитектуры и скриншоты интерфейса
├── assets/labeling.md              # как построена разметка и как сравнивались варианты
├── models/dxa_model.pth            # рабочий чекпоинт (+ train_report.md)
├── models/archive/                 # прежние чекпоинты (см. README внутри)
├── models/compare_rules/           # чекпоинты и отчёт сравнения правил метки
├── tests/                          # pytest: метки, сплит, метрики, модель, API
├── dataset_hack/                   # данные (в git не хранятся)
├── Dockerfile
├── requirements.txt
└── run.sh

Запуск обучения

python -m src.dxa.train --epochs 100 --output-dir models

Параметр	По умолчанию	Описание
--data-root	dataset_hack	Каталог датасета
--annotation-path	dataset_hack/НД_для_обучения/разметка.xlsx	Excel с разметкой (только отчёт о расхождениях)
--labels-csv	labels/labels_images.csv	Разметка снимков из ./run.sh label; пустая строка — метки из имён файлов; отсутствующий файл — откат к именам с предупреждением
--split-file	—	Зафиксированное разбиение из ./run.sh split; одинаковый held-out набор для сравнения вариантов разметки
--backbone	resnet18	resnet18 / resnet34
--head	linear	linear (линейный зонд) / mlp
--freeze-epochs	-1	-1 — backbone заморожен всегда; 0 — обучать всю сеть
--epochs, --batch-size, --learning-rate, --weight-decay	100 / 16 / 3e-4 / 5e-2	Оптимизация
--balance	none	loss / sampler для компенсации дисбаланса
--val-fraction, --seed	0.2 / 42	Разбиение по исследованиям
--augment	выключено	Включает яркостную аугментацию (ухудшает метрики, см. п. 5)
--output-dir	models	Куда сохранять чекпоинт и отчёты
--dry-run	—	Проверить разбор данных и разбиение без обучения

После обучения в --output-dir появляются dxa_model.pth, train_report.md и train_report.json; отчёт удобно приложить к презентации.

Команда

• Грачев Денис — разработка
• Грачев Татьяна — капитан

_{Built for Bone Quality Assessment Hackathon 2026}
